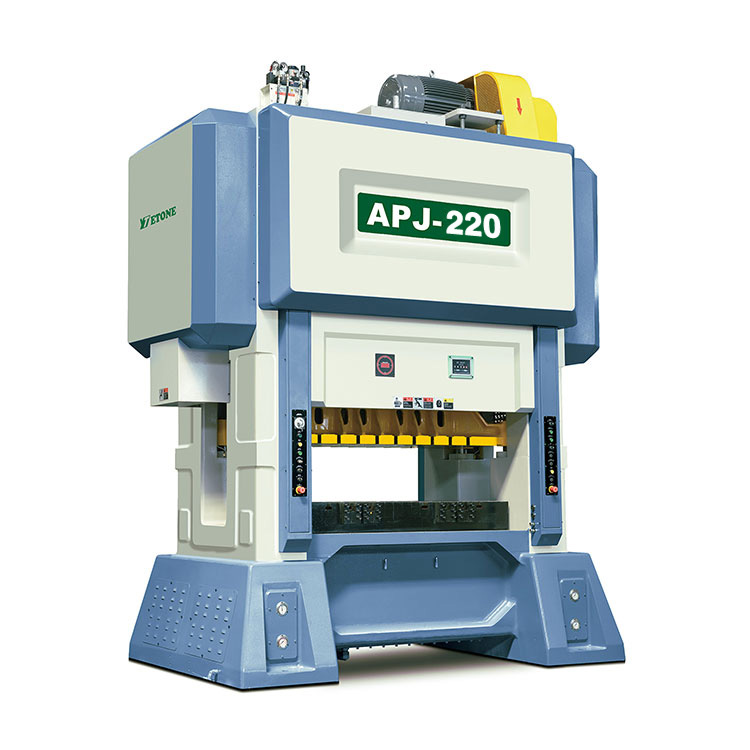

Lamineringskraftpresse
Lamineringskraftpresse, højhastighedslamineringspresse designet til de laminerede rotorer og statorer af elektriske motorer. Det er høj hastighed, høj præcision, skift geartype, knastindekseringsrullefremføring er tilvejebragt for forskellig foderstigning.
Fuldt afspændt støbejernsramme under hydraulisk forspændt stangkonstruktion sikrer højhastigheds lamineringspræcision og stivhed.
2. Produktparameter
Effektivitet og hurtighed - Sammenlignet med manuel stemplingshastighed kan en arbejder se tre slag (det mest basale). Pænhed og skønhed - produkter fremstillet ved automatisk formlaminering er pæne og smukke sammenlignet med manuel laminering
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Tonnage |
ton |
220 |
300 |
350 |
400 |
450 |
|
Rejse |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Antal slag i minuttet |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Lavere bordstørrelse |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Blanke hul |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Glidende blok område |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Matricehøjdejusteringsslag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Matrice højdejustering motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Foderline højde |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
|
Hovedmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3.Maskin Standard tilbehør
1 Smøresystem: påfør højtryksolie fra krumtapakslens center（Japan SHOWA)
2 PLC kontrolsystem: Giver skæresignaler
3 Leje: NSK Japan
4 Olieforstøver: SMC Japan
5 Luftafbryder og kontaktor: Schnede Frankrig
6 Olietætning: NOK Japan
7 Auto-balancering system design
8 Elektronisk glidejusteringssystem
9 T-Mobile operationsbord
10 Hydraulisk glidelåseanordning
11 Materialeafslutningsdetektor
12 Inverter:
13 Elektrisk koblingsventil
14 Koblingsstruktur: (OMPI Italien)
15 Stafett: Omron
16 Vinkel og hastighedsvisning: TOYO
17 Lufttrykssamling: ARK Korea
18 Krumtapaksel: SNCM8, Slibevejledning: AKS Japan
19 Auto-termisk afbalancering i ram/skyder mikrotommer position
20 Miss-Feed detektor
21 Værktøjskasse med maskinforsendelse 1
4. Standard tilbehør:
1 højhastigheds gearføder
2 Dobbelt rack Uncoiler
3 Glattejern med S-løkke
4 Automatisk olieanordning til at dø
5 Auto Power Die liver system:
6 Die Arm system: 2 stk
7 Anti-vibrationssystem
8 Slide-controller:
9 Die magnetventil installationssystem: 10 stk
5. Valgfrit tilbehør
1. Bund død detektor
2. Hurtig klemmeanordning
3. Sikkerhedsdør
4. Andre
Vært frem/tilbage-enhed
Hydraulisk glidelås
Smøreolie kølecyklus maskine
Italiensk OMPI integreret koblingsbremse
Stand-alone elektrisk kontrolboks
Arbejdsboks
Arbejdslampe
Hovedmotorens frekvensomregningskontrol
