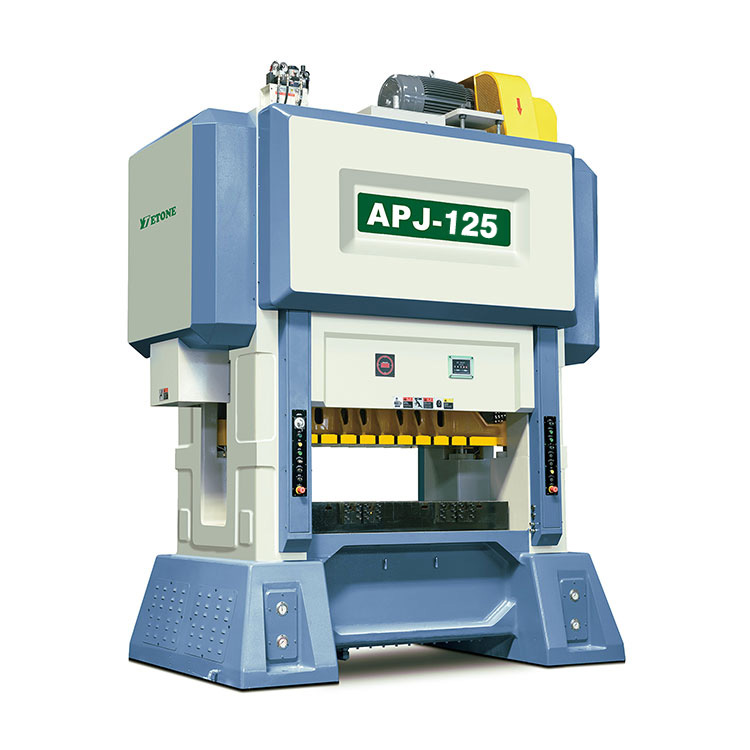

Motor Core High Speed Lamination Press
1. Produktbeskrivelse
Velegnet til stempling af selvnittende jernkerne af højenergieffektiv industrimotor, nye energikøretøjsmotorer og kompressormotorapparater. Disse kan kræve perfekt formning. Ydermere kan automatiseret overførselsproduktionslinje også tilføjes for at opgradere produktiviteten.
2. Ansøgning:
Stempling af selvnittende jernkerne af højenergieffektiv industrimotor, ny energikøretøjsmotor og kompressormotor.
3. Funktioner ved højhastighedsstempling Tryk
1. Høj stivhed
Høj stivhed, højpræcisionsramme, svejset af stålplade, og efter varmebehandling eliminerer sengens indre stress.
2. Driftsstabilitet og sikkerhed
Koblings-/bremseanordninger er meget følsomme, højhastighedspræcisionslamineringspresse kombineret med internationale top-dobbelte magnetventiler og overbelastningsbeskyttelsesanordninger for at sikre nøjagtigheden og sikkerheden ved betjening og stop af stanseskyderen.Justeringsmekanismen for skyderen har høj præcision, og justeringsproduktionen er sikrere og hurtigere.
3. Høj præcision
Krumtap, gear, gearaksel og andre friktionsdele hærdes og varmebehandles før slibning. De har høj slidstyrke og balance, stabil ydeevne og sikrer stansens kvalitet og levetid.
4. Højhastighedspræcisionslamineringspressebehandlingsautomatisering
Den kan matches med enhver automatisk fodringsmekanisme for at automatisere produktionen, reducere omkostningerne og forbedre effektiviteten.
4.Specifikation:
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Tonnage |
ton |
220 |
300 |
350 |
400 |
450 |
|
Rejse |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Antal slag pr. minut |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Lavere bordstørrelse |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Blankende hul |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Glidende blokområde |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Dysehøjdejusteringsslag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Motor for højdejustering af matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Foderledningshøjde |
mm |
200 Lør 50 |
210 Lør 50 |
210 master 50 |
220 Lør 50 |
270 Lør 50 |
|
Hovedmotor |
kw |
45 |
55 |
55 |
75 |
75 |
5.Maskin Standard tilbehør
1Smøresystem: påfør højtryksolie fra krumtapakslens centrum (Japan SHOWA)
2PLC kontrolsystem: Giver skæresignaler
3 Leje: NSK Japan
4Olieforstøver: SMC Japan
5 Luftkontakt og kontaktor: Schnede Frankrig
6Olietætning: NOK Japan
7 Auto-balancering system design
8Elektronisk glidejusteringssystem
9T-Mobil operationsbord
10 Hydraulisk glidelåseanordning
11 Materialeafslutningsdetektor
12 Inverter:
13Elektrisk koblingsventil
14Koblingsstruktur: (OMPI Italien)
15 Stafett: Omron
16 Vinkel- og hastighedsvisning: TOYO
17 Lufttrykssamling: ARK Korea
18Krumtapaksel: SNCM8, Slibevejledning: AKS Japan
19Auto-termisk afbalancering i ram/skyder mikro tommer position
20 Miss-Feed detektor
21Værktøjskasse med maskinforsendelse1
6. Standard tilbehør:
1Højhastigheds gearføder (Breddevalg: 150/200/300/400)
2Doubleheads Uncoiler
3 Glattejern med S-løkke (Breddevalg: 200/300/400)
4Automatisk olieanordning til at dø
5Auto Power Die liver system:
6Die Arm system: 2 stk
7 Anti-vibrationssystem
8Chute controller:
9Die magnetventil installationssystem: 10 stk
