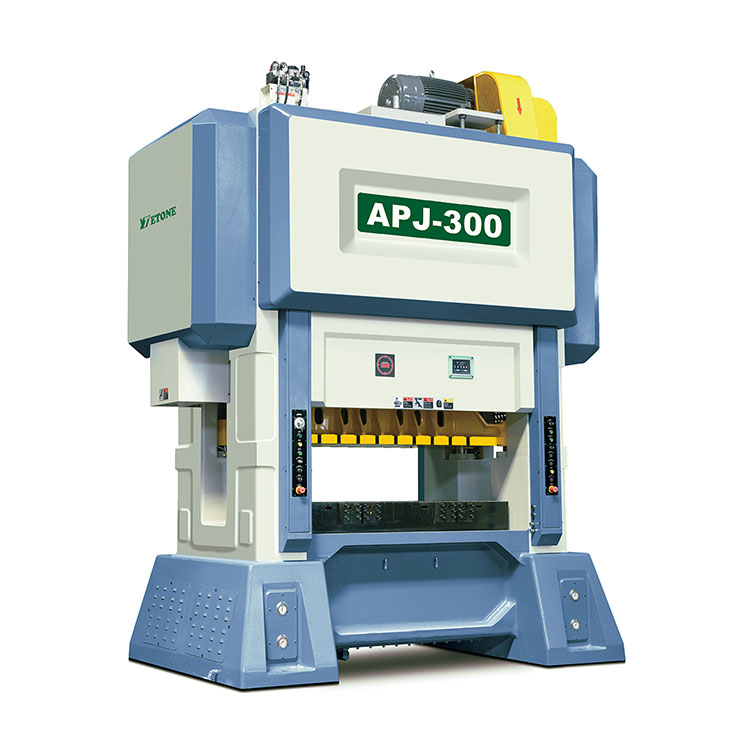

Motor Lamination Punch Press
1. Produktintroduktion
Brugen af Lamination Stamping Complete Line Machine komponenter såsom FAG Germany, NSK Japan eller NTN Japan lejer i Japan, dens høje præcision, høje levetidsegenskaber for at sikre langsigtet stabilitet og funktionsdygtighed af støtteelementerne.
I dag bruger flere og flere fabrikker Lamination Stamping Complete Line Machine. Pinch feeder er en væsentlig del af Lamination Stamping Complete Line Machine. Der er mange slags feeder på markedet og mange stilarter. Alle ved, hvad ordet "føder" betyder, men de færreste bruger det korrekt.
Nu er der mange typer og specifikationer af clip feeder på markedet. Det første valg er at kende de vigtigste punkter ved installation af clip feeder. Retningen for installation af klipføderen skal være fra venstre mod højre. Installationspositionen og enden af den automatiske fødeaksel skal være til venstre. Gå ikke glip af det. Hot Tags: lamineringsstempling komplet linjemaskine, god mærkeproducent, god fabrik,
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
Tonnage |
ton |
220 |
300 |
350 |
400 |
450 |
|
Rejse |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
Antal slag i minuttet |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Lavere bordstørrelse |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Blanke hul |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Glidende blok område |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Matricehøjdejusteringsslag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Matrice højdejustering motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Foderline højde |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
|
Hovedmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3.Perifert udstyr
|
|
|
|
|
Dobbelthoved uncoiler |
Glattejern |
Gear feeder |
|
|
||
|
|
P=fodringslængde |
|
|
D=70 (drivhjulets diameter) |
||
|
N1=antal tænder i første gear |
||
|
N2=antal tænder i andet gear |
||
|
N3=antal tænder i tredje gear |
||
|
N4=antal tænder i fjerde gear |
||
|
|
Materiale bredde |
mm |
Max .150 |
Max.200 |
Max.300 |
Max.400 |
|
|
Materiale ydre diameter |
mm |
Max.1200 |
Max 1200 |
Max 1200 |
Max 1200 |
|
|
Materiale indvendig diameter |
mm |
450-520 |
450-520 |
450-520 |
450-520 |
|
|
Materialets hastighed |
M/min |
1-60 |
1-60 |
1-60 |
1-60 |
|
|
Materialevægt |
|
500 kg X 2 |
1QQQkg X 2 |
2000 kg X 2 |
3000 kg X 2 |
|
|
Nivelleringsvalse |
Stk |
11 |
11 |
11 |
11 |
|
|
Drivmotor |
|
1,5 kw |
22kw |
22kw |
30 kw |
4.Dobbelthoved uncoiler
Beskrivelse af ydeevne
Modellen består af tre dele: spindelkassen, spindelkassen og holderen, hvoraf spindelkassen er integreret og har lang akselafstand. Den har funktioner som lille volumen, lille fodaftryk, bekvem lastning og fleksibel brug
Dobbelt hængende struktur påføres for at passe til materialerullehåndtering og muliggøre gentagen fodring, hvilket i høj grad sparer genopladningstiden, forbedrer produktionskapaciteten og reducerer produktionsomkostningerne. Der påføres en udreven struktur, hvilket muliggør ikke kun brug med almindelige glattemaskiner, men også optimal ydeevne med højhastigheds glattemaskine.
|
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
|
Maksimal bredde |
mm |
200 |
300 |
400 |
500 |
600 |
|
|
Materiale tykkelse |
mm |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
|
|
Materialevægt |
mm |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
|
Rulle indvendig diameter |
mm |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
|
Maksimal rulle udvendig diameter |
mm |
1200 |
1200 |
1200 |
1200 |
1200 |
5.S type Glattejern
ydelsesbeskrivelse
S-type eller U-type glattejern med processen "elektrisk signal---> PC---> inverter---> hastighedsændring", hvilket muliggør fuld synkronisering med pressen med en hastighed på op til ca. 60m/min. Modellen er udstyret med en dobbelthovedet materialeramme, som er nem at betjene og kan synkroniseres fuldstændigt med højhastighedspressen. Brugen af gear feeder giver bedre ydeevne.
|
|
|
|
SLQ-200 SLQ-300 |
SLQ-400 SLQ-500 SLQ-600 |
|
Maksimal bredde |
mm |
200 300 |
400 500 600 |
|
|
Materiale tykkelse |
mm |
0 3- 1,6 |
||
|
Rulle indvendig diameter |
mm |
1200 |
||
|
Nivelleringshastighed |
m/min |
60 |
||
|
Motor |
HP |
2 2 |
3 5 75 |
|
|
Woå ¤ng spænding |
|
ACtrefaset22 0V或ACtrefaset380V |
AC trefaset 220V eller AC trefaset 380V |
|
