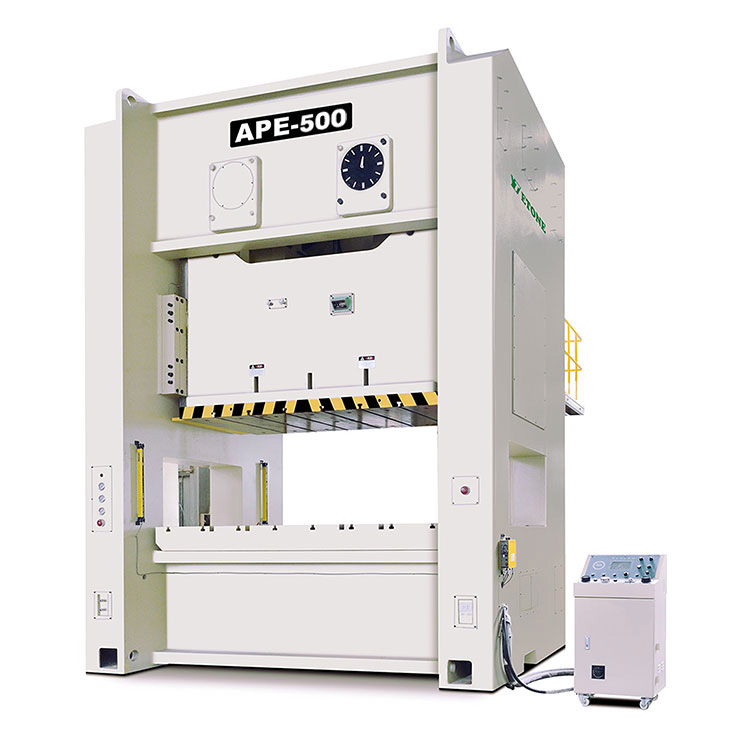

Crank Presser en almindelig mekanisk presse, der er vidt brugt i metalformning, stempling, klipning, støbning og andre processer. Dens arbejdsprincip er baseret på den mekaniske bevægelse af den krumtapningsstangmekanisme, der omdannes til lineær frem- og tilbagegående trykbevægelse gennem krumtapens rotationsbevægelse.
Grundlæggende arbejdsprincip for Crank Press:
Rotation af krumtap: kørekilden tilCrank Presser normalt en elektrisk motor eller en forbrændingsmotor. Motoren kører krumtapen for at rotere gennem et transmissionssystem som gear og bælter.
Transmission af krumtap og forbindelsesstang: Krumtapen er forbundet til forbindelsesstangen, og rotationen af krumtapen overføres til skyderen gennem forbindelsesstangen. Den forbindelsesstang konverterer den rotationsbevægelse af krumtapen til op og ned tilbagegående bevægelse af skyderen. I denne proces er bevægelsen af krumtapen cirkulær bevægelse, mens bevægelsen af skyderen er lineær bevægelse.
Skyderbevægelse: Krumtapen kører forbindelsesstangen til at bevæge sig og derved skubbe skyderen til at bevæge sig op og ned i den lodrette retning. Når skyderen bevæger sig nedad, genereres en stor påvirkningskraft, og denne påvirkningskraft bruges til at trykke, stemple eller danne arbejde.
Arbejdsslag: Det øverste døde centrum af Crank Press er den højeste placering af skyderen, der bevæger sig opad, og det nederste døde centrum er den laveste placering af skyderen, der bevæger sig nedad. Under stemplingsoperationen bevæger skyderen sig fra det øverste døde centrum til det nederste døde centrum og vender derefter tilbage til det øverste døde centrum og danner en komplet arbejdscyklus.
Transmission af tryk og slagkraft: Presset fraCrank Pressoverføres til formen eller emnet på arbejdsbenken ved krumtapen og forbinder stangmekanismen, skaber et stærkt pres på emnet, hvorved processoperationer såsom stempling, forskydning, bøjning og dannelse er derved gennemført.
Nøglekomponenter og deres funktioner:
Crank: Tilvejebringer rotationseffekt, der normalt er tilsluttet en elektrisk motor eller anden drevkilde.
Tilslutning af stang: Konverterer krumtapens rotationsbevægelse til lineær frem- og tilbagegående bevægelse af skyderen.
Skyder: Kontakter direkte emnet for at fuldføre stempling, dannelse og andre opgaver.
Base og Workbench: Støtt hele pressen og fikser emnet, hvilket giver en stabil driftsplatform.
Punch and Die: Installeret på skyderen og arbejdsbænken, udfører direkte behandlingsarbejde.
Resumé: Arbejdsprincippet forCrank PressAfhænger hovedsageligt på krumtapen for at drive forbindelsesstangen til at rotere, som omdannes til skyderens op og ned lineære bevægelse. Denne bevægelse bruges til at anvende pres på emnet for at udføre forskellige behandlingsopgaver. Dets fordel er, at det kan give et stærkt pres og er velegnet til forskellige stemplings- og dannelsesprocesser.
